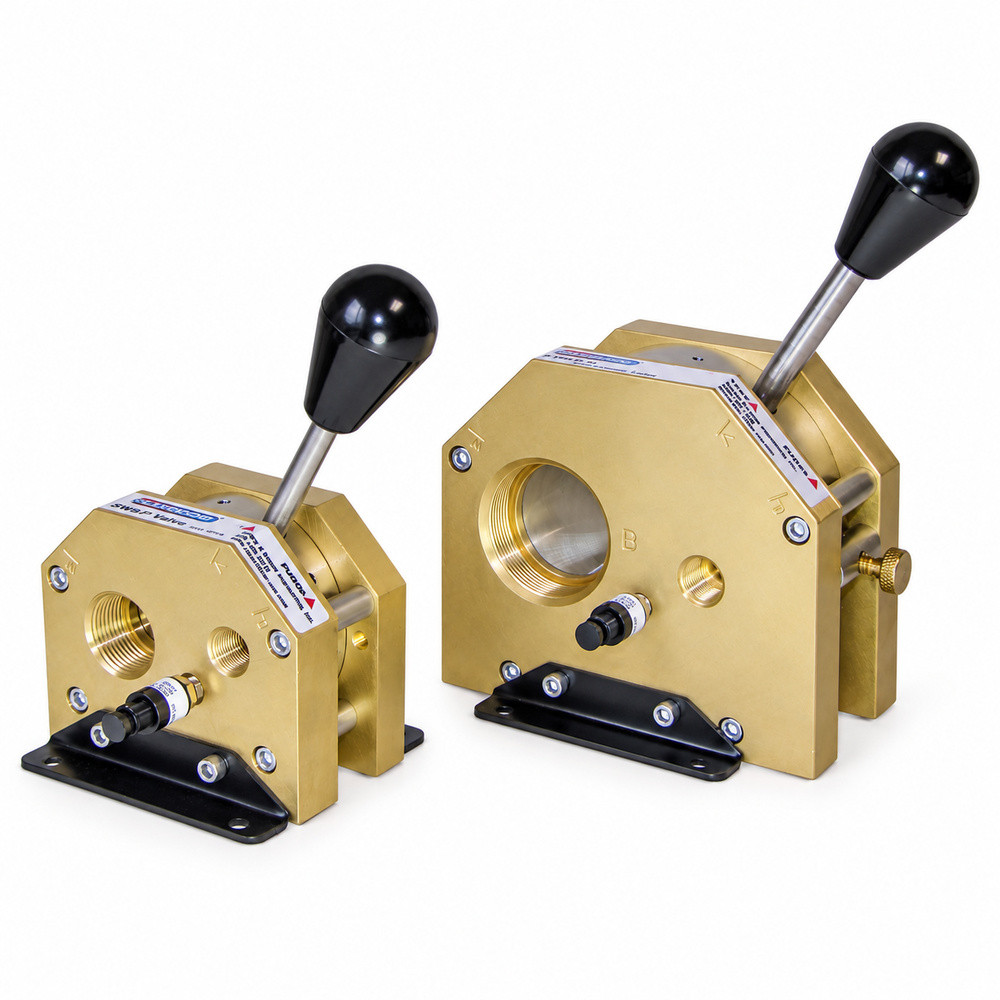

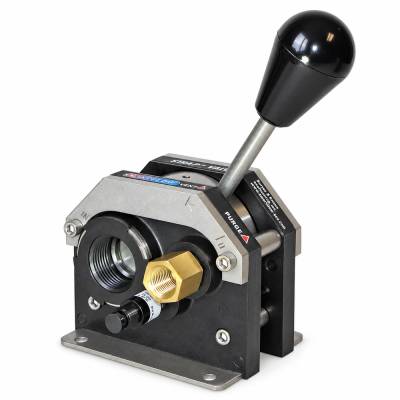

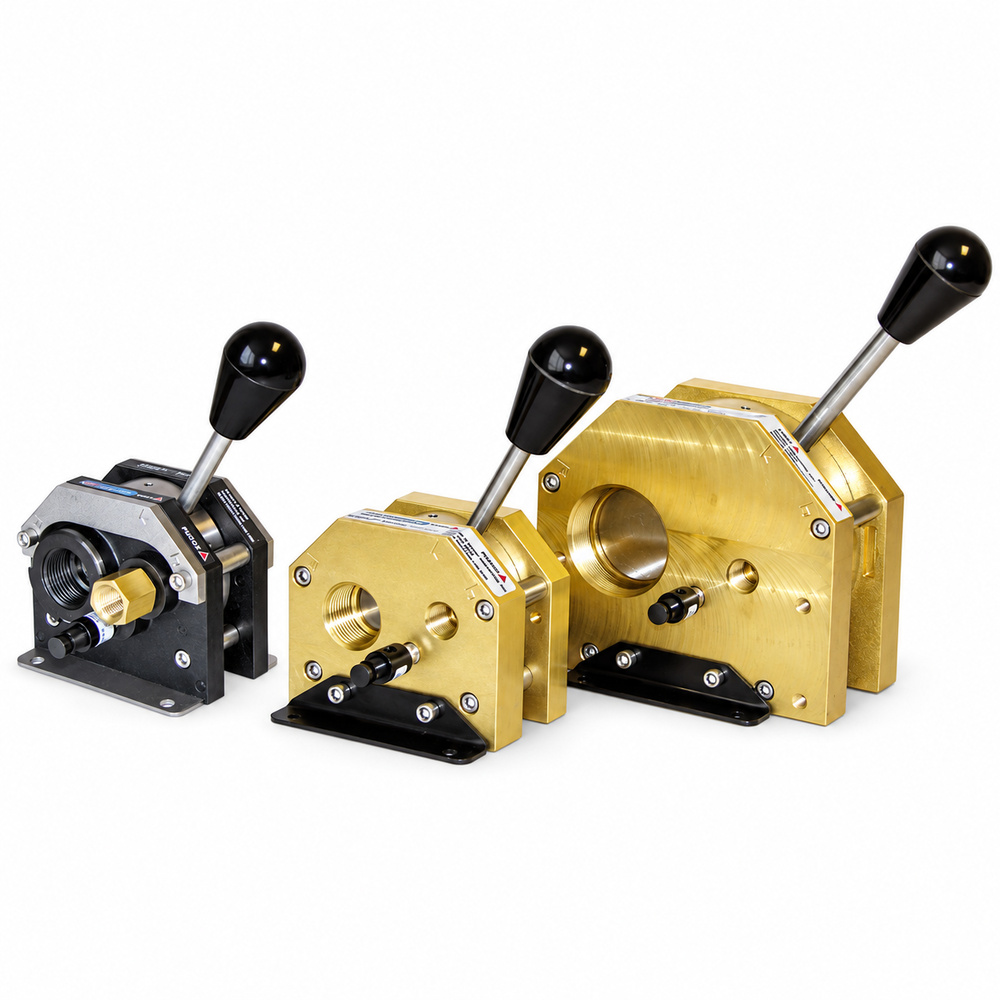

A Válvula SWAP® Smartflow® é um dispositivo seletor manual de 3 posições projetado para agilizar o processo de troca rápida de moldes (SMED) na injeção plástica. Ela permite drenar e purgar rapidamente toda a água dos circuitos de refrigeração e dos distribuidores (manifolds) utilizando o ar comprimido da própria fábrica antes da desconexão das mangueiras.

Instalada antes do distribuidor de alimentação (Supply Manifold), a válvula elimina o derramamento de água no chão de fábrica e evita o desperdício de tempo na drenagem manual circuito por circuito, além de proteger as cavidades do molde contra a corrosão interna durante o período de armazenamento na ferramentaria.

As 3 Posições de Operação (Válvula Seletora)

• ÁGUA (WATER): Posição normal de operação durante o processo de injeção. Alimenta o molde com o fluxo contínuo de água de refrigeração.
• PURGA (PURGE): Bloqueia a entrada de água e injeta ar comprimido no circuito, expelindo toda a água retida nas mangueiras, cavidades e manifolds para a linha de retorno.
• DESPRESSURIZAÇÃO / DRENO (VENT): Alivia a pressão residual de ar e drenagem de eventuais resíduos de água por uma porta manual antes da desconexão física dos engates rápidos.

Recursos e Benefícios Técnicos

• Redução Significativa do Tempo de Setup: Economiza de 15 a 20 minutos por troca de ferramenta, eliminando a drenagem manual linha por linha e a limpeza de poças de água sob a injetora.
• Organização e Segurança Operacional (5S / HSE): Mantém os operadores e o piso ao redor da máquina secos, prevenindo quedas e acidentes.
• Proteção Anticorrosiva da Ferramenta: Ao evacuar completamente a água estagnada dos canais internos antes da retirada do molde, evita a formação de ferrugem e incrustações durante o armazenamento.
• Design de Passagem Plena (Full Port): Mantém a vazão máxima de água de refrigeração com perda de carga hidráulica insignificante.
• Dispositivo de Trava de Segurança (Opcional): Mecanismo de pino acionado por mola que impede o deslocamento acidental da alavanca seletora durante a operação da injetora.
• Facilidade de Instalação: Suportes angulares inclusos para fixação na estrutura da máquina, na proteção física ou na placa.

Especificações Técnicas Oficiais

1. Modelos, Bitolas e Materiais
