O Sistema de Acoplamento Rápido FasTie® Smartflow® foi desenvolvido para conectar instantaneamente o conjunto extrator da máquina injetora à placa extratora do molde de injeção plástica.

Em métodos tradicionais, o acoplamento do sistema de extração exige que os operadores trabalhem no espaço reduzido entre as colunas da máquina, apertando parafusos manuais ou roscas de difícil acesso. O sistema FasTie® automatiza esse processo por meio de um mecanismo de travamento mecânico rápido, reduzindo drasticamente o tempo de troca de moldes (SMED), eliminando riscos de prensamento e padronizando o setup em injetoras horizontais e verticais.

Como Funciona o Sistema

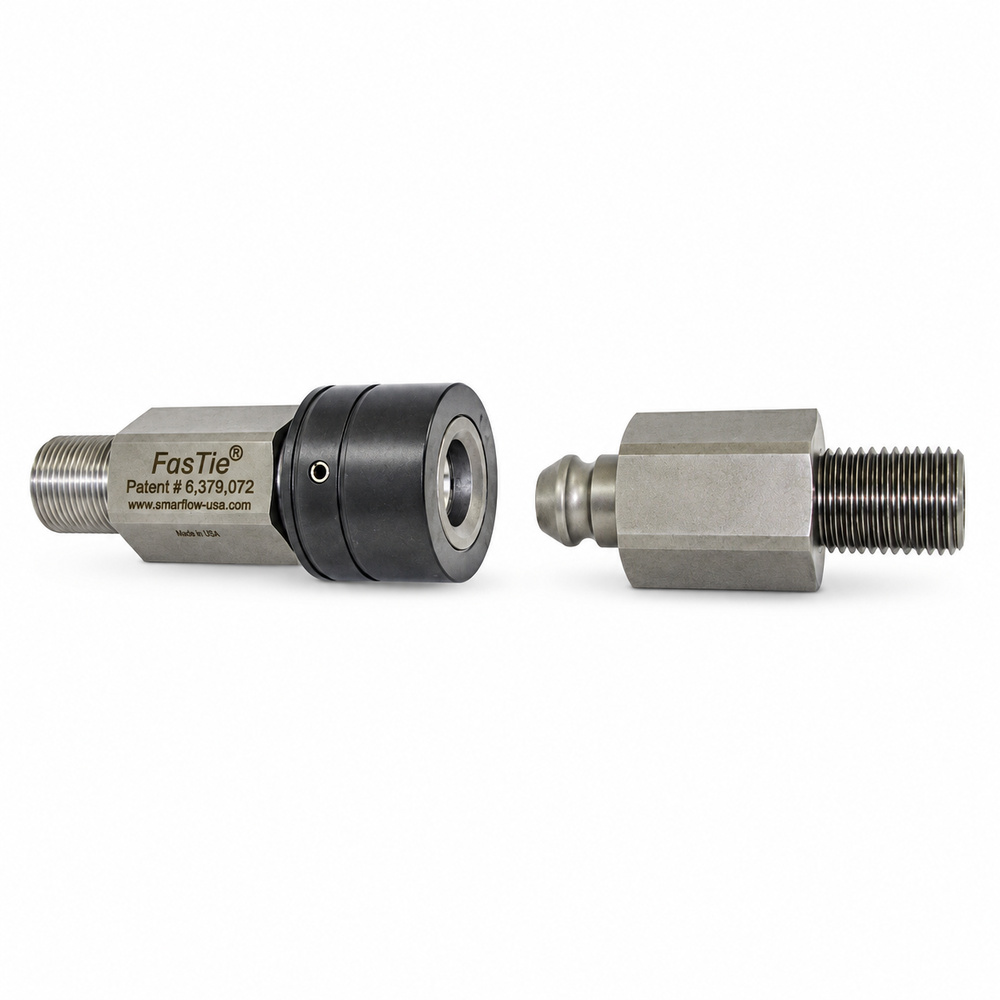

O conjunto FasTie® é composto por duas partes principais:

1. Acoplador Rápido (Coupler): Instalado no tirante/varão de extração da máquina injetora.
2. Pino Espigão / Adaptador de Placa (Stud): Fixado diretamente na placa de extração do molde.

Durante a aproximação da placa na fase de setup, o pino espigão entra automaticamente no acoplador. O travamento é efetuado por esferas de aço temperado e uma luva deslizante acionada por mola (ou acionamento pneumático opcional), garantindo rigidez mecânica absoluta durante o ciclo de extração e retorno.

Recursos e Benefícios Técnicos

• Redução Drástica no Tempo de Setup (SMED): Corta o tempo de conexão da extração de 15–20 minutos para poucos segundos por molde.
• Ergonomia e Segurança Operacional: Elimina a necessidade de o operador colocar as mãos e braços dentro da zona de prensagem para alinhar ou rosquear tirantes.
• Travamento Seguro e Repetível: O mecanismo de tração por esferas de aço de alta resistência impede o desacoplamento acidental durante a ciclagem da máquina.
• Alinhamento Automático: Tolera pequenos desvios de alinhamento axial entre o tirante da injetora e a placa extratora do molde.

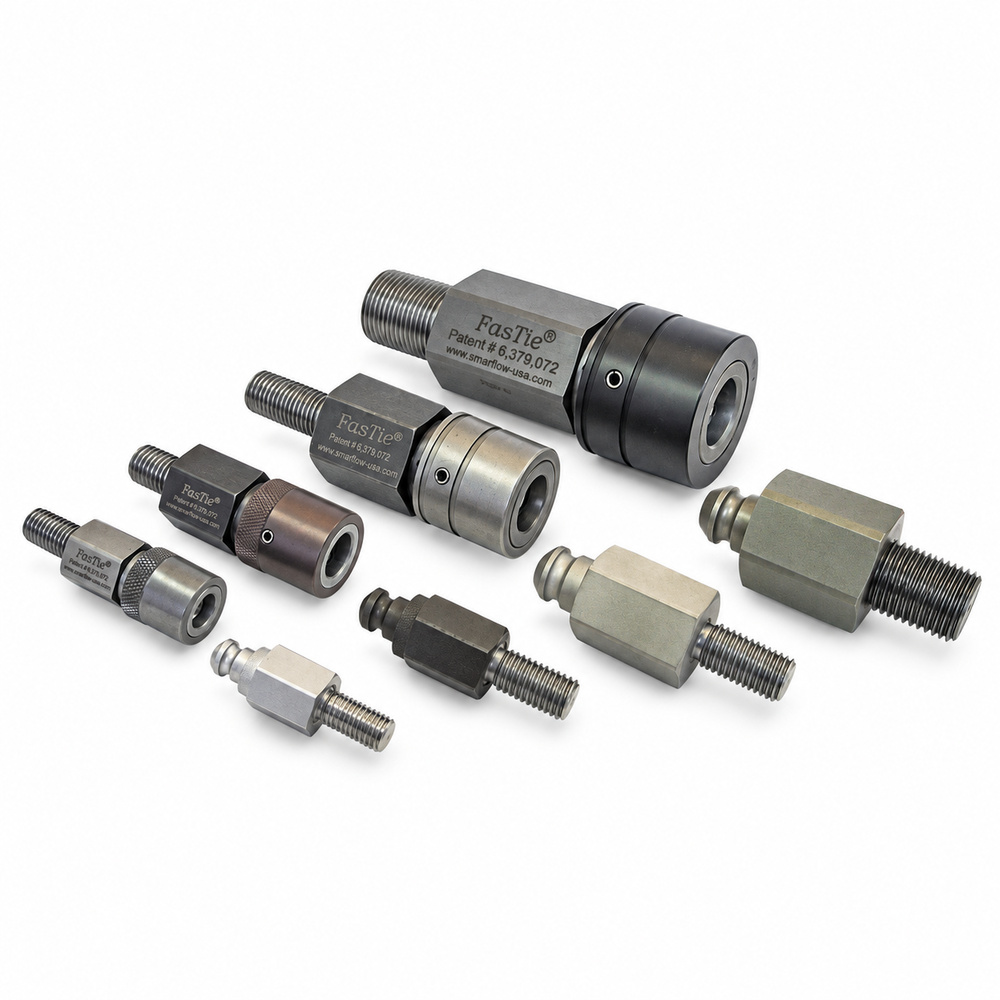

• Compatibilidade Universal: Adaptadores disponíveis com roscas padrão métrico (M) e polegada (UNC/UNF) para atender a injetoras nacionais, asiáticas, americanas e europeias.
• Disponível nas Versões Manual e Pneumática:
  • Versão Manual: Liberação por acionamento mecânico da luva.

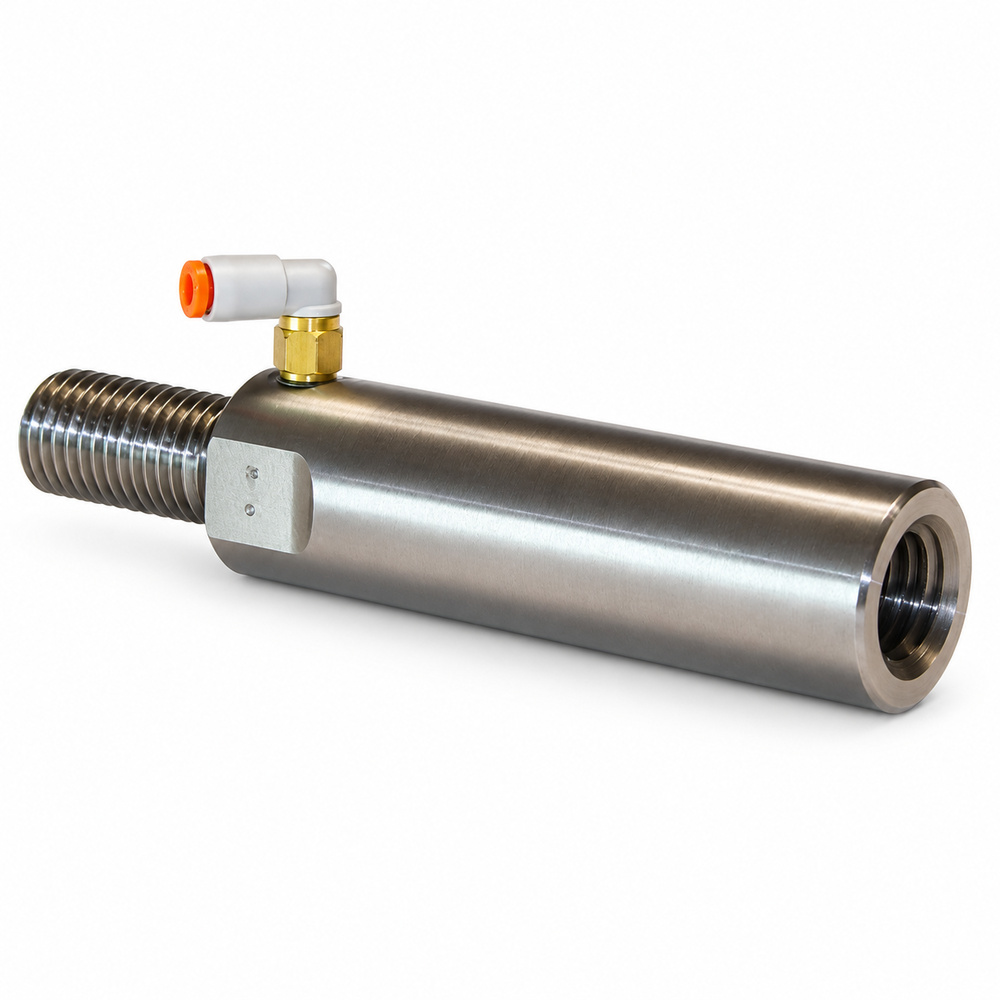

  • Versão Pneumática (Auto-Tie): Conexão e desconexão 100% automáticas via sinal de ar comprimido.

Especificações Técnicas Oficiais

Modelos por Capacidade de Carga e Diâmetro do Tirante
