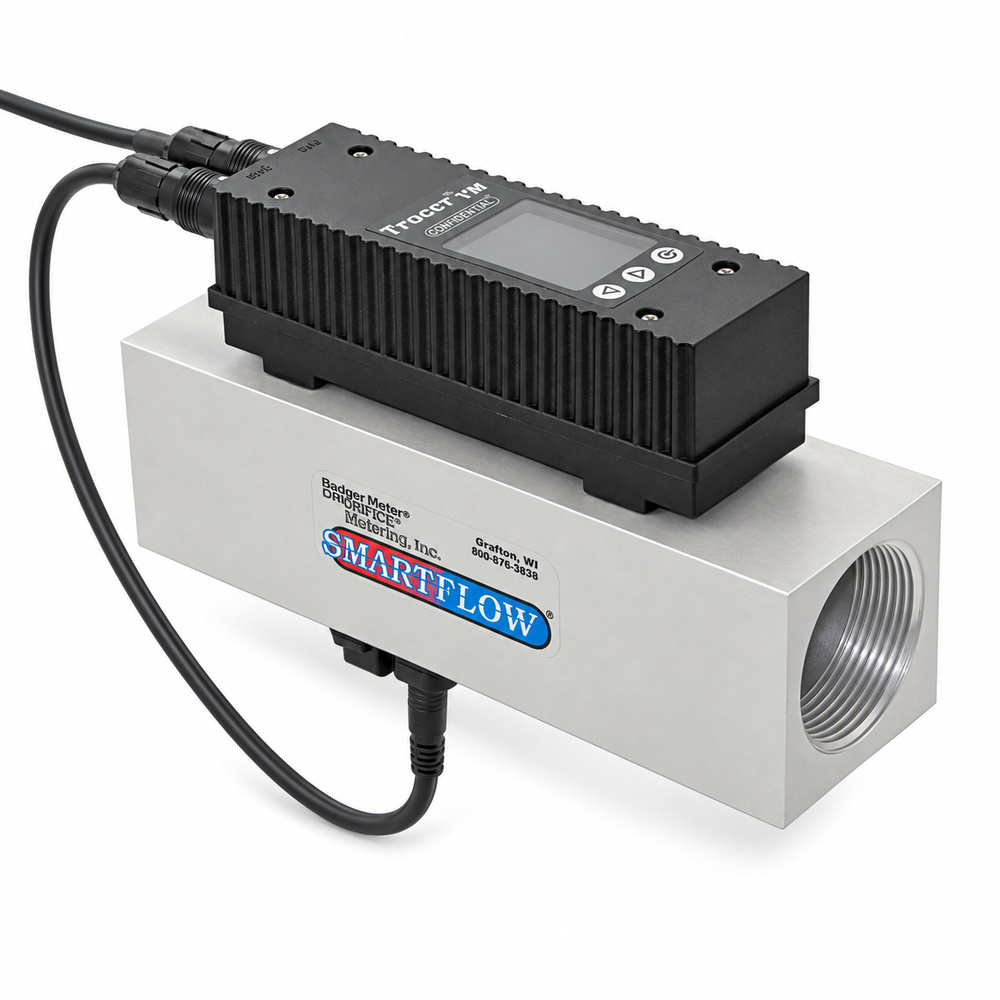

O Fluxômetro Eletrônico Tracer®VM com Interface de Usuário utiliza a tecnologia de desprendimento de vértices (Vortex Shedding) para o monitoramento contínuo de vazão volumétrica e temperatura do fluido de refrigeração.

O circuito eletrônico de controle conta com saídas de relé programáveis (SPDT) para definição de pontos de ajuste (setpoints) de vazão (máxima/mínima), temperatura e vazão turbulenta (via tecnologia FCI - Indicador de Característica de Fluxo).

As saídas analógicas de vazão e temperatura são selecionáveis pelo usuário em 0,5 a 3,5/4,1 V, 0 a 5 V ou 0 a 10 V, permitindo integração direta a sistemas de aquisição de dados (DAQ), inversores de frequência ou ao CLP da injetora.

Diferenciais Exclusivos de Engenharia:

• Função Totalizadora de Volume: Medição e acumulação de volume a partir de um ponto de referência definido pelo usuário.
• Cálculo de Número de Reynolds ($Re$): Indicação direta do regime de escoamento no display.
• Cálculo de Troca Térmica (BTU/min / kW): Cálculo contínuo da remoção de calor com base na variação de temperatura e vazão.

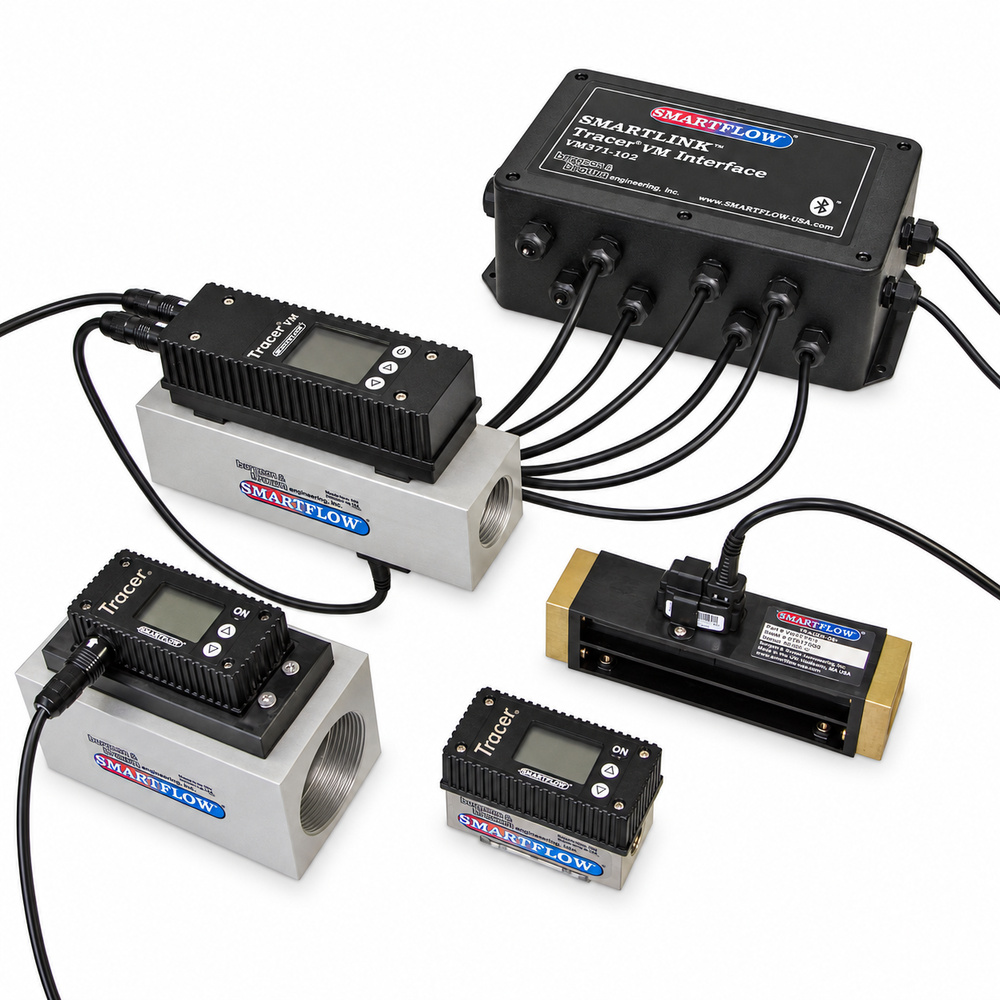

Todas as unidades possuem bateria interna recarregável para operação temporária e configuração desconectada da alimentação principal. O instrumento é fornecido com cabo padrão (vias decapadas). Opcionalmente, pode ser adquirido com unidade IHM remota, permitindo a instalação do display LCD a até 2,9 metros (9,5 pés) de distância do corpo do medidor.

Recursos e Benefícios Técnicos

• Saída Analógica de Vazão Selecionável: 0,5–3,5 V, 0–5 V ou 0–10 V.
• Saída Analógica de Temperatura Selecionável: 0,5–4,1 V, 0–5 V ou 0–10 V.
• Relé SPDT Programável: 30 VAC/VDC, 1A (permite intertravamento com CLP, torres de sinalização ou parada de emergência da máquina).
• Indicação do Número de Reynolds ($Re$): Monitoramento em tempo real da transição do regime laminar para o regime turbulento.
• Tecnologia FCI (Indicador de Característica de Fluxo): Exibe o ícone "TF" (Turbulent Flow) assim que o fluido atinge o regime de escoamento turbulento.
• Cálculo de Rejeição de Calor (BTU/min): Com inserção percentual de Etilenoglicol / Propilenoglicol no fluido.
• Alimentação: 8 a 28 VDC (fonte externa, adaptador AC ou conexão direta com sistemas de aquisição de processo como RJG® CoPilot).
• Tecnologia Vortex Shedding: Sem partes móveis no fluxo, evitando incrustações e travamentos mecânicos.
• Certificação de Calibração Rastreável NIST: Disponível sob encomenda.
