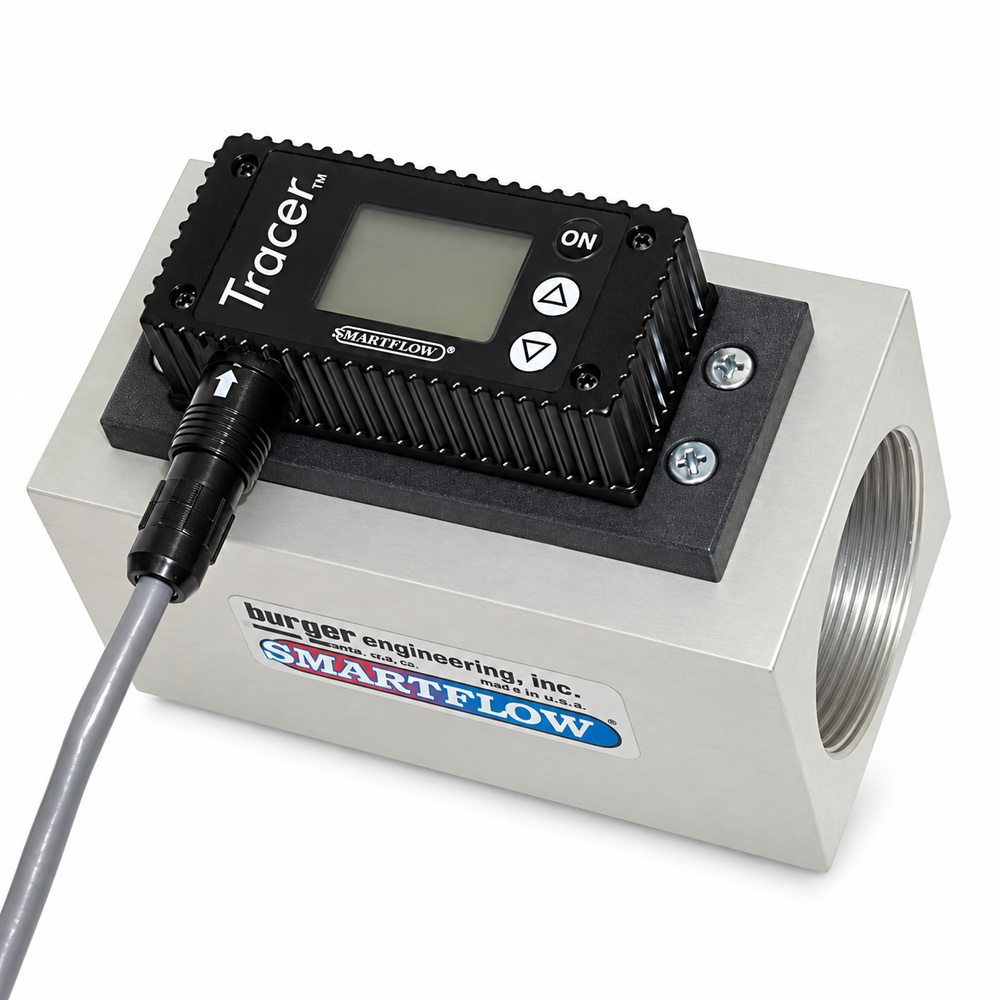

O Fluxômetro Eletrônico Tracer® Legacy de 2″ com Chave de Alarme (Legacy 2″ Switching Tracer®) mede a vazão volumétrica e a temperatura do fluido em linhas de grande vazão, calcula a taxa de rejeição térmica em BTU/min e fornece saída digital via relé programável (SPDT).

Alimentado por uma fonte externa de 8 a 28 VDC, o equipamento foi desenvolvido para o monitoramento contínuo em tubulações principais e distribuidores centrais. O relé interno permite programar até quatro pontos de atuação (setpoints) para limites de alta/baixa vazão ou alta/baixa temperatura, permitindo intertravar o CLP da máquina injetora ou acionar torres de iluminação (stack lights) e alarmes.

As saídas analógicas de vazão e temperatura são selecionáveis pelo usuário entre 0 a 5 VDC ou 0 a 10 VDC, facilitando a conexão com CLPs e sistemas centralizados de aquisição de dados.

Recursos e Benefícios Técnicos

• Exclusivo para Bitola de 2″: Projetado para tubulações de alimentação principal e sub-distribuidores de grande porte.
• Chave SPDT Programável (1A, 30 VAC / 42 VDC): Acionamento de alarmes visuais ou intertravamento de segurança do processo.
• Saídas Analógicas Selecionáveis (0 a 5 V / 0 a 10 V): Sinais analógicos independentes para medição contínua de vazão e temperatura.
• Tecnologia FCI (Indicador de Característica de Fluxo): Indicação visual do regime de escoamento turbulento no display.
• Cálculo de Rejeição de Calor (BTU/min): Indicação instantânea da taxa de remoção térmica do circuito.
• Alimentação Externa (8 a 28 VDC): Monitoramento contínuo sem dependência de baterias internas.
• Montagem Multidirecional: Pode ser instalado em qualquer orientação espacial e aceita fluxo bidirecional.

Especificações Técnicas Oficiais

1. Conexão e Faixa de Medição
