Válvulas SWAP®

A válvula SWAP reduz significativamente o tempo de troca do molde de injeção, eliminando de forma rápida e eficiente todas as linhas de água de refrigeração com um único movimento da alavanca.
Instalada antes do coletor de suprimento, a água de refrigeração é deslocada por ar comprimido, eliminando a necessidade de drenar cada linha de água de refrigeração individualmente. A válvula SWAP é um dispositivo simples, com seleção manual, que fornece água de refrigeração ao molde durante o processo ou ar para purgar a água do molde, das linhas de refrigeração e dos coletores de suprimento e retorno antes da troca da ferramenta.

Visão Geral do Produto - Design

A válvula de cisalhamento de 3 posições possui um design comprovado. A alavanca seletora da válvula tem três posições: ÁGUA, PURGA e VENTILAÇÃO. Uma válvula de retenção deve ser instalada na linha de retorno, a jusante do coletor de retorno, para evitar o refluxo para o molde. As válvulas de retenção podem ser adquiridas separadamente.
A tubulação pode ser conectada à porta de drenagem/ventilação manual para que qualquer água residual após o ciclo de purga possa ser drenada para um recipiente adequado ou ralo de piso.
Um mecanismo de travamento com mola opcional no conjunto seletor da válvula está disponível para moldadores que necessitam de proteção adicional contra movimentos acidentais da válvula.
Aplicações
A válvula SWAP é ideal para linhas de suprimento de água de refrigeração de até 2 polegadas NPT em ferramentas frequentemente trocadas, instaladas em máquinas de moldagem por injeção de pequeno a médio porte.
É permitido adaptar linhas de 3/4, 1-1/4 e 1-1/2 polegadas, desde que seja possível obter um fluxo de água de refrigeração adequado. A montagem típica é feita na estrutura da prensa ou na estrutura da porta de segurança. A montagem em qualquer superfície adequada, como uma plataforma, molde ou suporte de manifold, é aceitável.

Materiais resistentes à corrosão

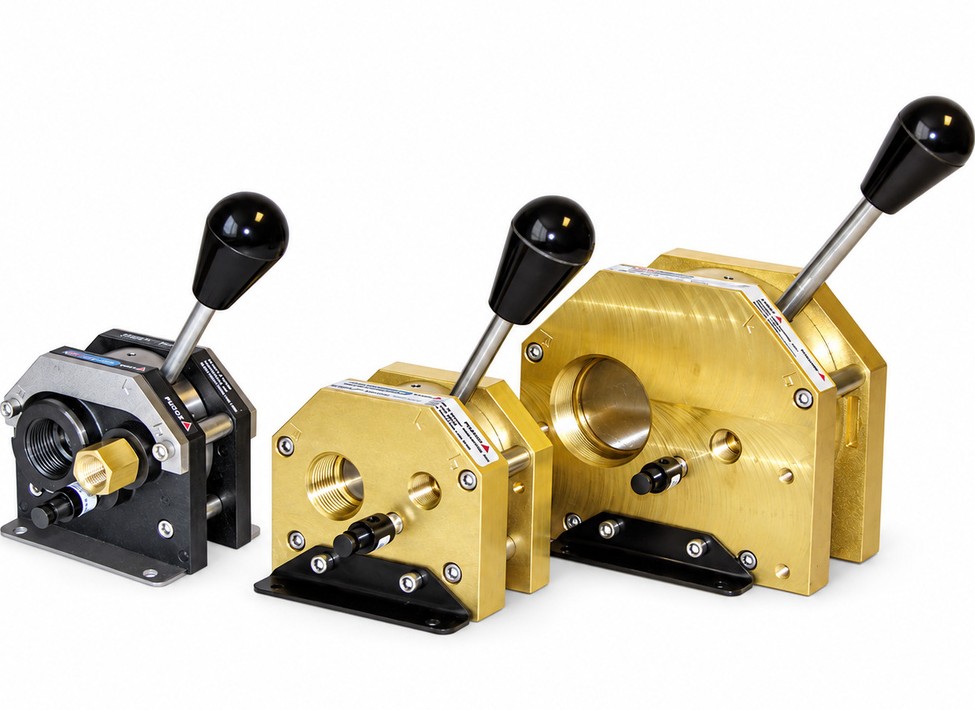

Corpo moldado reforçado com disco de aço inoxidável (1 polegada)
Corpo original em latão com disco de aço inoxidável (1 e 2 polegadas)
Classificações de pressão
Corpo moldado de 1 polegada: 150 psi (10,3 bar) | 250 °F (121 °C)
Corpo em latão de 1 polegada: 150 psi (10,3 bar) | 250 °F (121 °C)
Corpo em latão de 2 polegadas: 150 psi (10,3 bar) | 250 °F (121 °C)

Detalhes

• Benefícios do Moldador
• Versatilidade
• Oferece uma variedade de materiais para economia e resistência à corrosão.

Economia de Tempo

Economiza de 15 a 20 minutos de tempo improdutivo de troca de ferramentas, eliminando a necessidade de drenar várias mangueiras de alimentação e retorno, além de limpar derramamentos de água.

Condição da Ferramenta

Protege as ferramentas contra o acúmulo de corrosão durante períodos de inatividade e armazenamento, evacuando a água.

Identificação da Linha de Alimentação

Permite a rápida identificação das linhas de alimentação, observando qual manifold está conectado à Válvula SWAP do Moldador.

Corte de Água

A Válvula SWAP corta o fornecimento de água de forma conveniente, próximo ao controle da máquina, em vez das válvulas de esfera convencionais nos tubos de queda/ascensão de água ou no manifold de alimentação, normalmente localizados no lado oposto da prensa.

Design de Passagem Total

Permite o fluxo máximo de água de resfriamento com a mínima perda de pressão.

Segurança e Organização

Elimina a principal causa de acidentes ao redor da prensa, mantendo o pessoal e o piso secos.

Trava Positiva Opcional

Evita o movimento acidental da alavanca seletora da válvula.

Sistemas de Água em Circuito Fechado

O Separador de Ar TACO (vendido separadamente), instalado conforme o diagrama à esquerda, removerá o ar da água antes que ela chegue à unidade de controle de temperatura.
Caso não sejam utilizadas unidades de controle de temperatura, um separador de ar pode ser instalado no ponto mais alto do circuito de retorno da água de resfriamento para remover o ar do sistema.
